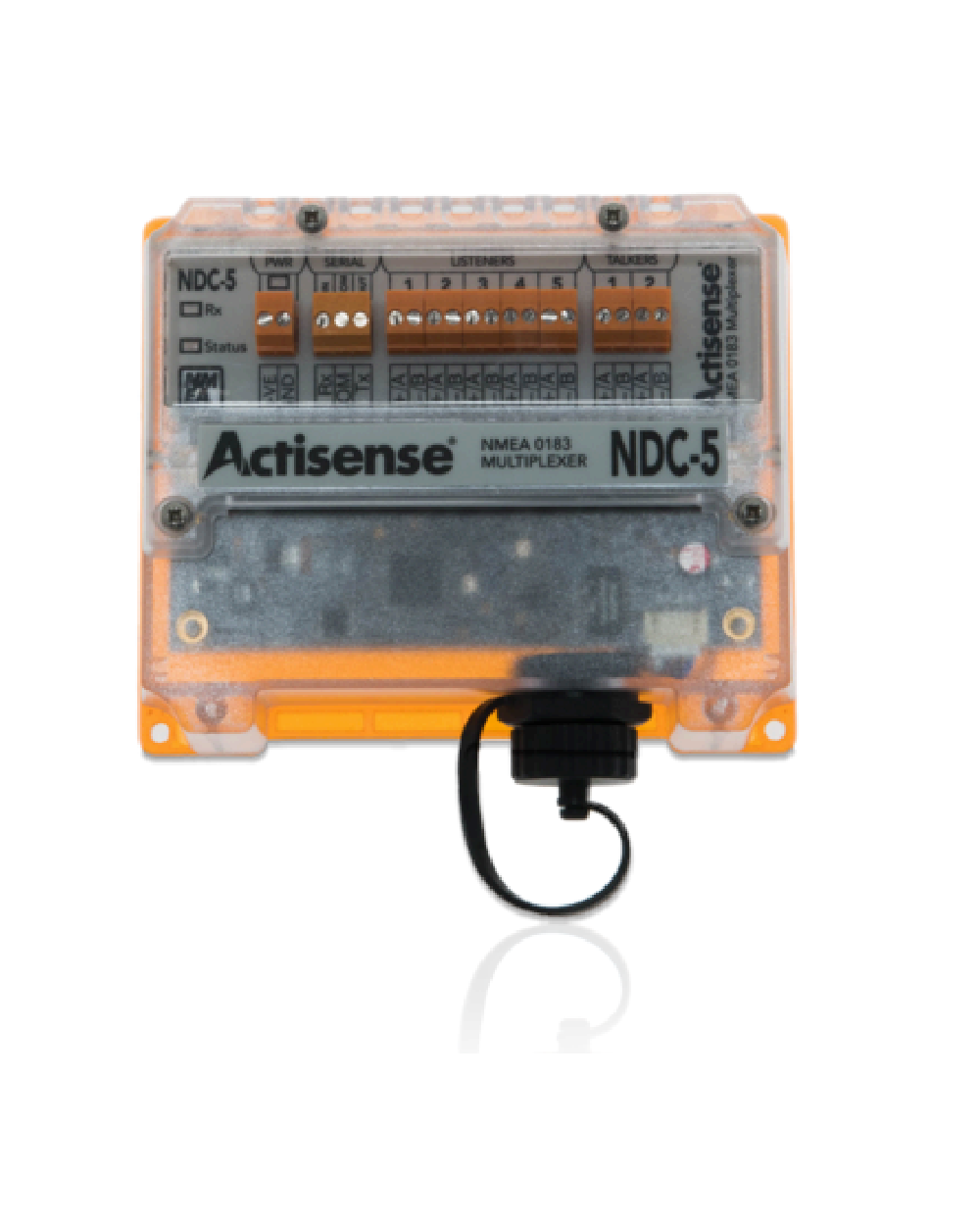

NDC-5

NDC-5 är konstruerad som en omfattande NMEA 0183-nätverkslösning som går långt bortom enkel datakombinering för att tillhandahålla intelligent dirigering, filtrering och konverteringsmöjligheter. Dess fem OPTO-isolerade ingångar kan dirigera data till valfri kombination av utgångar inklusive två ISO-Drive NMEA-portar, dubbelriktad seriell port och Ethernetanslutning, vilket skapar en högkonfigurbar nätverksarkitektur. Enhetens arbetsindustrins ledande isoleringsteknik förebygger farliga jordslingar—den primära orsaken till NMEA 0183-nätverksstörninga—samtidigt som den stöder blandade baudhastigheter och automatisk datakonvertering mellan enheter med olika hastigheter. Konfiguration utförs via vilket webbläsare som helst genom Ethernetporten, vilket eliminerar PC-kompatibilitetsproblem, och enheten uppfyller IEC 60945 EMC-standarder med CE 2014/30/EU-överensstämmelse för professionella marininstallationer.

NMEA 0183-ingångar 5 OPTO-isolerade NMEA 0183-utgångar 2 ISO-Drive Seriell port 1 dubbelriktad isolerad Ethernetport 10/100BaseT med automatisk polaritetsdetektering Matningsspänning 9 till 35 V DC Matningsström 110 mA max @ 12V DC Elektrisk isolering 2500 V ingång till jord, 1500 V utgång till jord Ingångsbaudhastigheter In1-In4 upp till 38400 bps, In5 4800 bps Utgångsbaudhastigheter Out1 upp till 115200 bps, Out2 upp till 38400 bps Seriell ports baudhastighet 115200 bps Talker-utgångsspänning >= 2,1V differentiell över 100 ohm Talker-utgångsström 20 mA max per utgång Listener-ingångsspänningstolerens -15 V till +15 V kontinuerlig Mått 127 x 106 x 48 mm Vikt 230 g Höljesmaterial Polykarbonat Miljöskydd IP65 Drifttemperatur -15°C till +55°C Lagringstemperatur -40°C till +85°C Relativ luftfuktighet 0-93% RH Montering Panelmontage eller valfri DIN-skena Anslutningsterminaler Uttag med skruv 3,5 mm steg 14-30 AWG EMC IEC 60945 avsnitt 9 & 10 CE 2014/30/EU Garanti 3 år
