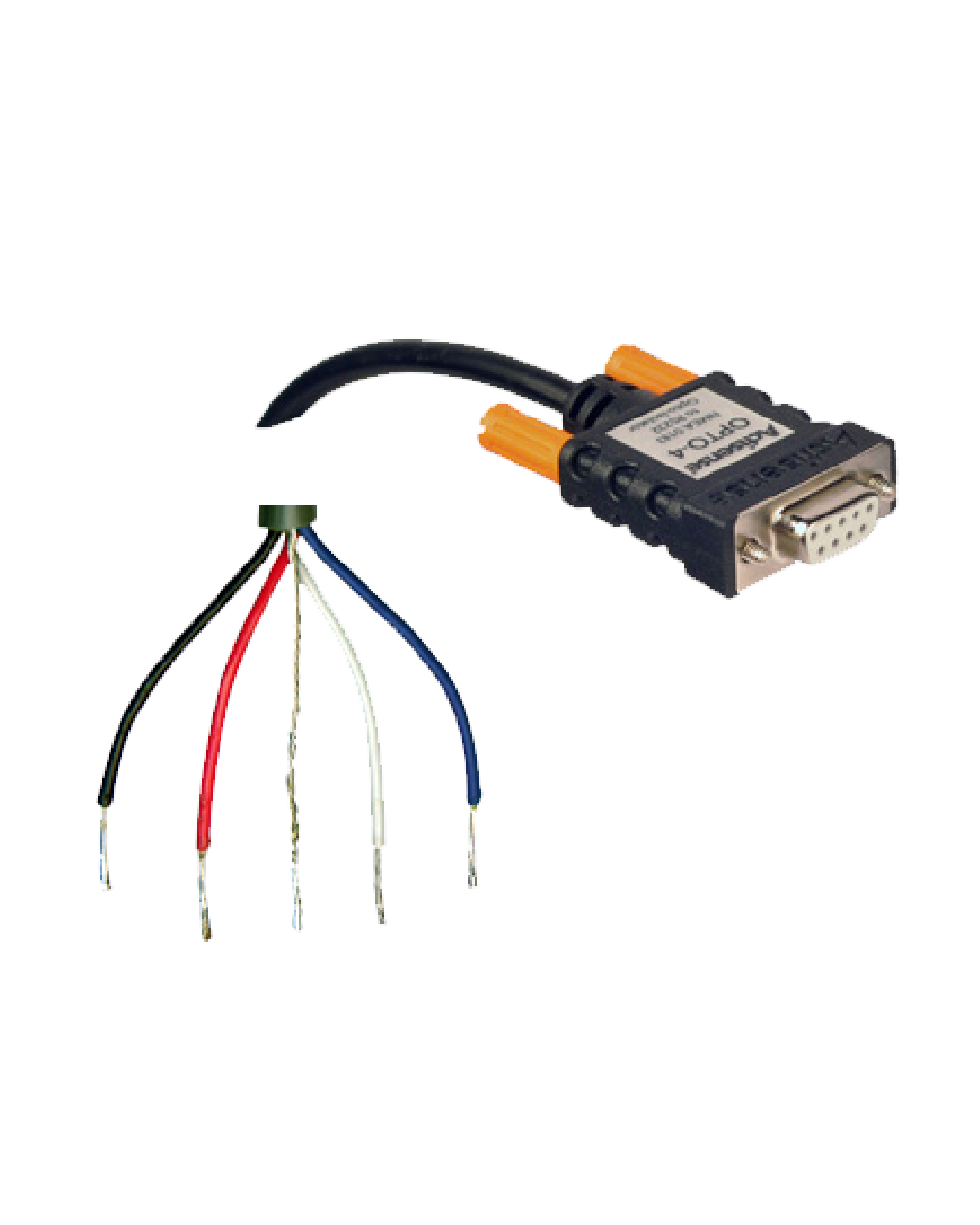

OPTO-4

OPTO-4 är konstruerad som en dubbelriktad NMEA 0183-gränssnittskabel (RS422) till RS232 som möjliggör säker anslutning mellan NMEA 0183-system och vanliga serieportar på datorer. Kärnskyddet kommer från 2 kV optoisleringsteknologi som skapar en fysisk barriär och förhindrar jordslingor och spänningsspetsar från att skada ansluten utrustning—en kritisk säkerhetsfunktion i marina elektriskkretsar där flera jordningspunkter kan skapa destruktiva strömvägar. Enheten uppfyller elekriska specifikationer enligt IEC 61162-2 för NMEA 0183-överensstämmelse och innehåller UL-certifierad kabel med inre kopparfolieskärmning för elektromagnetisk störningsundertryckelse. Installationen förenklas av enhetens förmåga att hämta ström direkt från RS232-handskakningslinjer (RTS och DTR), även om extern 9–15 V DC-strömförsörjning kan tillföras när det behövs för system med begränsad strömutgång.

NMEA-lyssnareingång Isolering 2 kV optoislering mellan röd/svart NMEA-ingångspare och alla övriga anslutningar NMEA-lyssnareingång Spänning +/-15 V kontinuerlig max, +/-35 V max < 1 sekund NMEA-lyssnareingång Signaltrösklar Logik '0' +2 V till +15 V, Logik '1' -15 V till 0 V NMEA-talareutgång Spänning & ström Beroende på värdRS232-gränssnitt, typiskt +/-5 V till +/-15 V @ 10 mA max RS232-spänning på värd +/-7 V till +/-15 V RS232-port Total strömförbrukning 2 mA till 5 mA beroende på RS232-spänning Hastighet/Baudtakt 4 800 till 115 200 Baud Höljalmatrial PVC svart Tumskruvsmaterial PVC orange Skruv Stål, förnicklad, M2,8 gänga DB9-kontakt 9-polig hona Kabellängd 1,5 m Kabeltråd 22 AWG (17/34 AWG) tinnpad strandslagen koppar Kabeljacka PVC Skärmning Inre kopparfolieskärmning Ytterdiameter på kabel 5,5 mm Driftstemperatur -20 °C till +70 °C Elektrisk specifikation Uppfyller IEC 61162-2 Vikt 100 g Garanti 3 år UL-certifiering Kabel E137250 RoHS-kompatibel
