A2K-BULK-100M

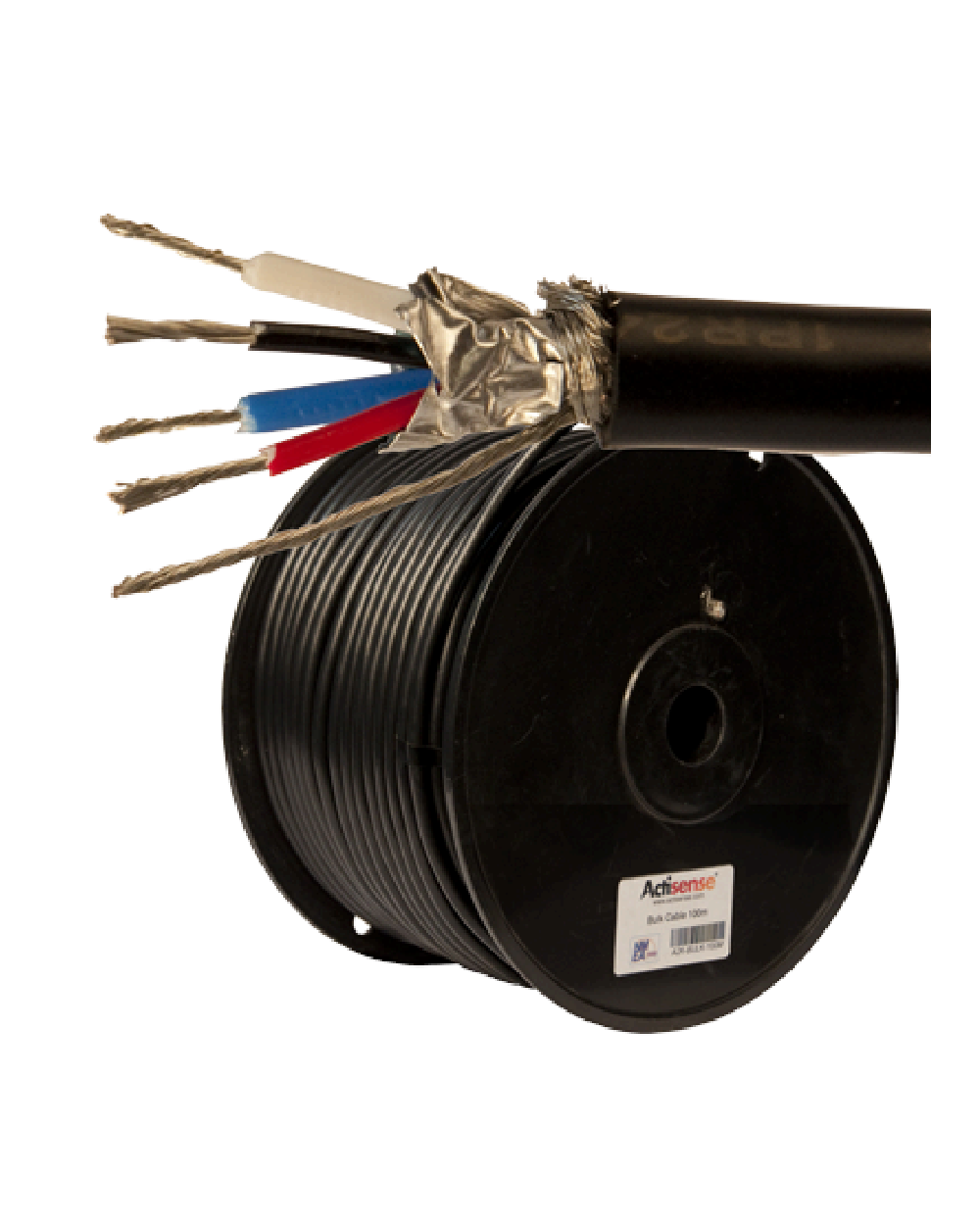

A2K-BULK-100M är en professionell NMEA 2000 micro bulkkabel utformad för att skapa eller utöka marinä nätverksstammar med komplett installationsflexibilitet. Kabeln innehåller fem ledare inom en enda vattentät jack: 22 AWG strömledare och jordledare klassificerade för 4 A, 24 AWG tvinnad dataparkabel med 120 O impedans och en 22 AWG dräneringsledare ansluten till kabelns skärmning för RFI-skydd. Den 37 AWG tennbesprutade kopparflätningen ger minst 65 % täckning för att skydda mot yttre radiofrekvensinterferens och samtidigt minska RFI-utsläpp från själva kabeln. UL-certifiering enligt standarderna E137250 och UL1277 säkerställer överensstämmelse med krav på marin elektrisk säkerhet, medan NMEA 2000-godkännande garanterar kompatibilitet med alla certifierade nätverksenheter.

Kabeltyp NMEA 2000 micro bulkkabel Rullarnas längd 100 m Kabelns jackmaterial 0,8 mm PVC, svart Jackens ytterdiameter 6,85 mm ±0,254 mm Flätmaterial 37 AWG tennbesprutat koppar Flätning täckning 65 % minimum Spänningsvärde 300 V Total DC-resistans (flätning + tejp + dränering) 3,2 O / 1000 fot (10 mO/m) Rullvikt (brutto) 7,26 kg Strömledarpar 22 AWG (19-trådigt tennbespruta koppar) Strömledarpar isolering 0,3 mm PVC Strömledarpar diameter 1,43 mm ±0,05 mm Strömledarpar färger röd & svart Strömledarpar skärmning Al Mylar-tejp över par Strömledarpar DC-resistans 17,5 O / 1000 fot (57 mO/m) Max ström 4 A Dataledarpar 24 AWG (19-trådigt tennbespruta koppar) Dataledarpar isolering 0,65 mm skumgummi PE Dataledarpar diameter 2,0 mm ±0,05 mm Dataledarpar färger blå & vit Dataledarpar skärmning Al Mylar-tejp över par Impedans 120 O ±10 % Dataledarpar DC-resistans 28 O / 1000 fot (92 mO/m) Dämpning @ 125 kHz 0,29 dB / 100 fot Dämpning @ 500 kHz 0,50 dB / 100 fot Dämpning @ 1 MHz 0,70 dB / 100 fot Dräneringskonduktor 22 AWG (19-trådigt tennbespruta koppar) Dränering DC-resistans 17,5 O / 1000 fot (57 mO/m) Drifttemperatur -25 °C till +75 °C Lagringstemperatur -40 °C till +85 °C NMEA 2000 godkänd RoHS-kompatibel UL-certifierad (E137250), (UL1277)
