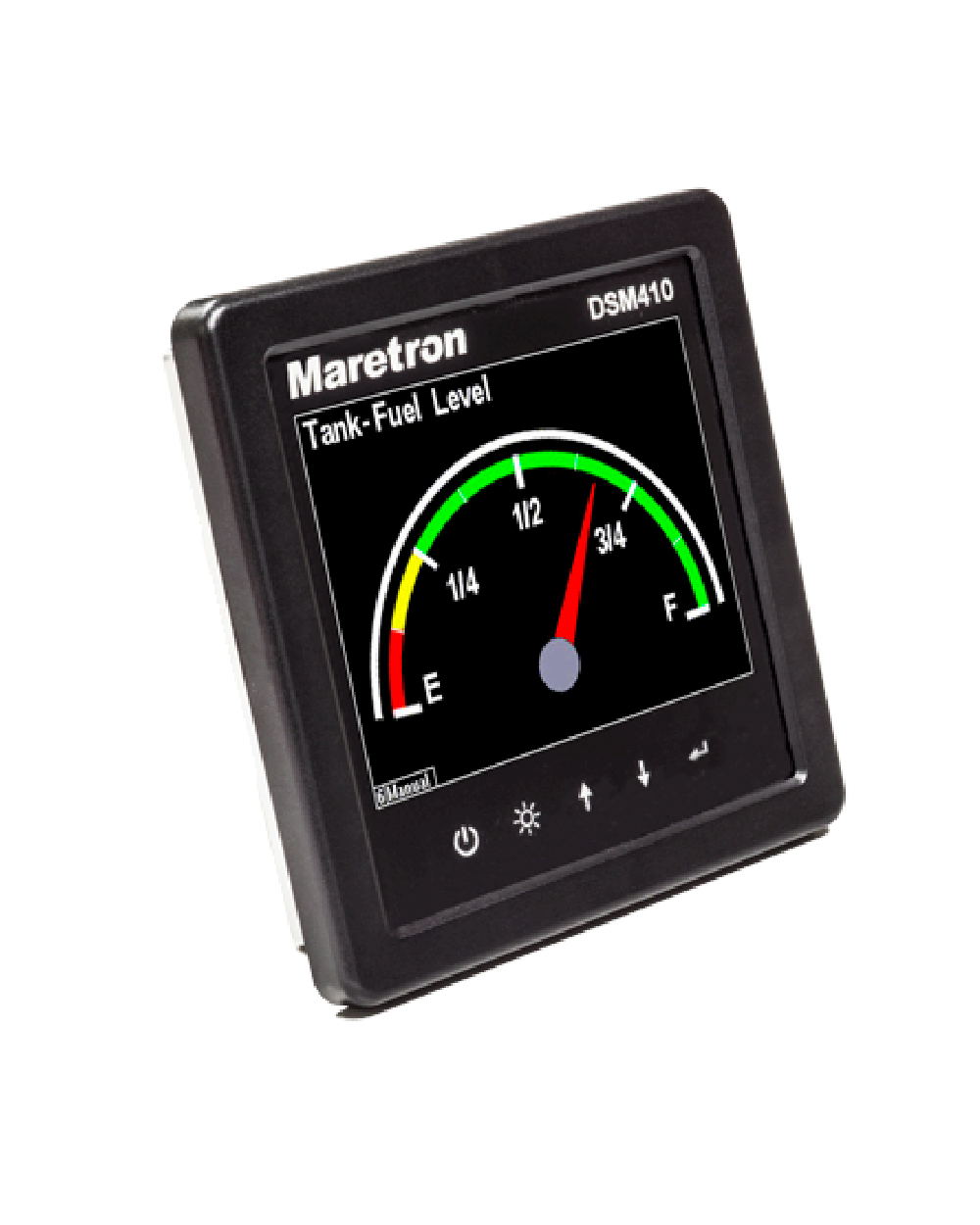

DSM410

Maretron DSM410 är en professionell maritim display utformad för att ta emot och presentera data från NMEA 2000-instrument, navigationssystem och övervakningsutrustning i höggradig anpassningsbar format. Till skillnad från traditionella enfunktionsdisplayer kan DSM410 samtidigt presentera numeriska värden, mätare, staplingsgrafer och trendkurvor i olika kombinationer, vilket maximerar informationstätheten samtidigt som panelplaceringsutrymmet minimeras. Enheten ansluts direkt till NMEA 2000-nätet och kan visa data från AC/DC-system, motorer, miljösensorer, GPS, bränslehantering, tankar och många andra skeppssystem. Displayen tillverkas enligt IEC 60945-standarden för maritim navigerings- och radiokommunikationsutrustning, vilket säkerställer överensstämmelse med internationella maritime utrustningsföreskrifter. CE-märkning bekräftar elektromagnetisk kompatibilitet enligt FCC och europeiska standarder, medan IEC 61162-3-certifiering validerar NMEA 2000 nivå A-överensstämmelse för sömlös nätintegration.

Displayteknik Active Matrix TFT LCD Displayupplösning 320 x 240 pixlar QVGA Visningsarea 82,56 mm B x 61,92 mm H Displaydiagonal 4,1 tum Bakgrundsbelysning LED med 3 användarprogram­merade nivåer 0–100 % Tangentbord 5 kapacitiva tryckpaneler med LED-belysning NMEA 2000-kontakt DeviceNet Micro-C Driftspänning 9–30 volt DC Maximal strömförbrukning 250 mA Belastningsekvivalentnummer 5 LEN Skydd mot omvänd polaritet Ja Skydd mot lastöverslag Ja Mått 114 mm H x 114 mm B x 9,5 mm framdjup x 20,5 mm bakdjup Vikt 346 g Montering Försänkt montering IEC 60945-klassificering Exponerad Skyddsklass IP67 Driftstemperatur -20 °C till +70 °C Lagringstemperatur -30 °C till +80 °C Relativ fuktighet 93 % RH vid 40 °C enligt IEC 60945-8.2 Vibration 2–13,2 Hz vid ±1 mm, 13,2–100 Hz vid 7 m/s² enligt IEC 60945-8.7 Regn och stänk 12,5 mm munstycke vid 100 liter/min från 3 m under 30 min enligt IEC 60945-8.8 Solstrålning ultraviolett B, A, synligt och infraröd enligt IEC 60945-8.10 Korrosion saltmist 4 gånger 7 dagar vid 40 °C, 95 % RH efter 2 timmars saltsprej enligt IEC 60945-8.12 Elektromagnetisk emission ledd och utstrålad emission enligt IEC 60945-9 Elektromagnetisk immunitet ledd, utstrålad, försörjning och ESD enligt IEC 60945-10 Säkerhetsmått farlig spänning, elektromagnetisk radiofrekvens enligt IEC 60945-12 Språk engelska, nederländska NMEA 2000-standard nivå A IEC 61162-3 Maritim navigering och radiokommunikationsutrustning och -system IEC 60945 Maritim navigering och radiokommunikationsutrustning och -system FCC och CE-märkning elektromagnetisk kompatibilitet
