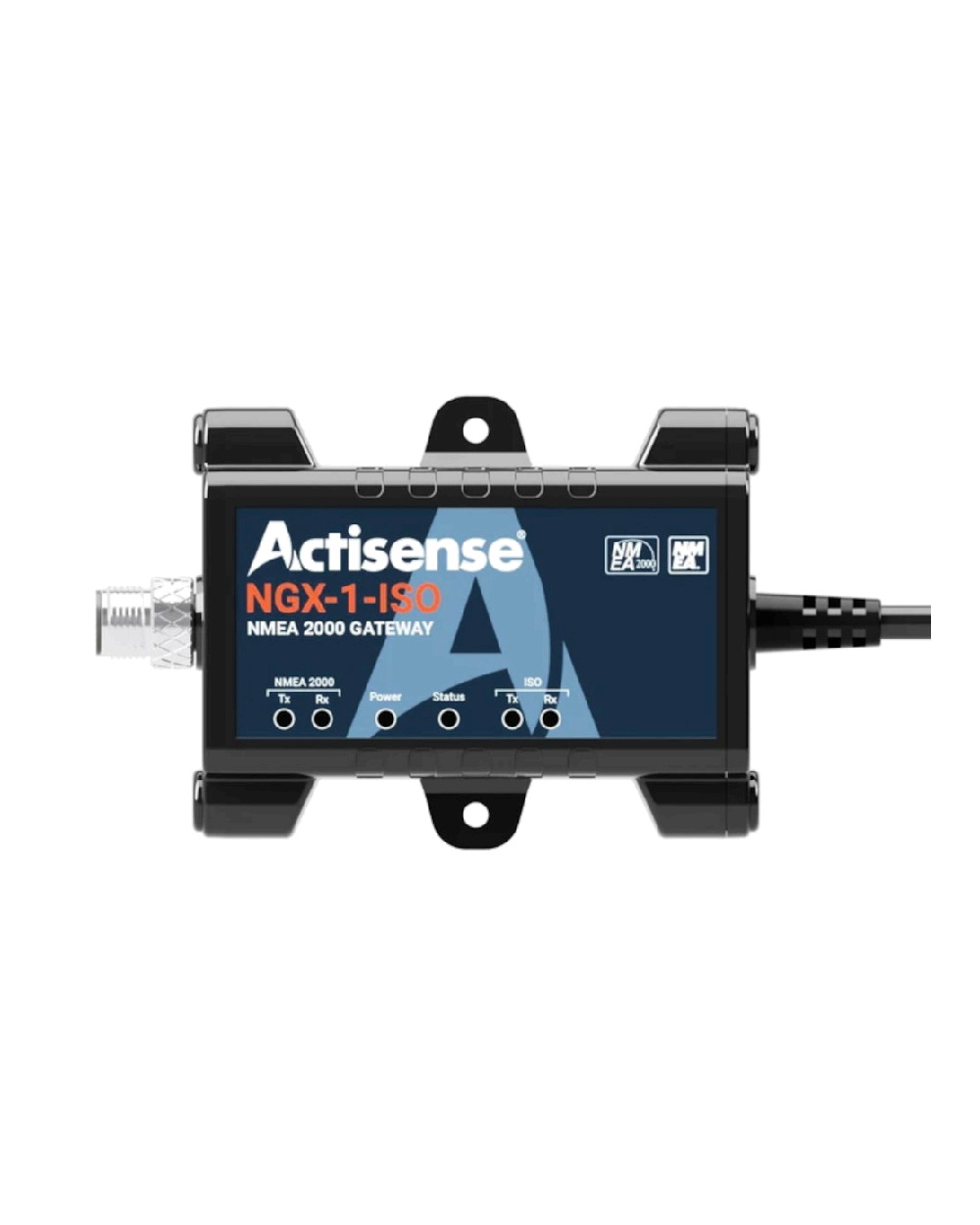

NGX-1-ISO

NGX-1-ISO fungerar som en intelligent gateway som förenar äldre NMEA 0183-utrustning med moderna NMEA 2000-nätverken. Den proprietära IsoDrive™-isoleringstekniken erbjuder galvanisk isolering testerad till 1 000 V, vilket säkerställer driftssäker funktion vid anslutning till olika seriella protokoll såsom RS232, RS422 och RS485-lyssnare. Enheten möjliggör dubbelriktad datakonvertering med konfigurerbara överförings- och mottagningslistor genom Actisense Toolkit-programvaran, vilket tillåter precis kontroll över dataflödet mellan protokollen. Certifierad enligt NMEA 2000 och motsvarar IEC 61162-1 & 61162-2, uppfyller gatewayen omfattande EMC-standarder inklusive EN 60945:2002 för marinaplikationer, EN 301 489-serien för elektromagnetisk kompatibilitet och FCC Part 15b för kontroll av strålad utsändning.

Matningsspänning 9–30 V DC Matningsström 62 mA @ 9 V DC Last-ekvivalentnummer 2 NMEA 2000-hastighet 250 kbps NMEA 2000-kontakt M12 hane (A-kodad) NMEA 0183-kompatibilitet Fullständig NMEA 0183, RS232 & RS422-kompatibilitet, RS485-lyssnare kompatibel Baudrate 4 800–230 400 baud Utgångsspänning drivenhet >= 2,1 V (differentiell) in i 100 O Utgångsström drivenhet 20 mA max Ingångsspänningstolerens -15 V till +15 V kontinuerligt, -35 V till +35 V kortvarigt (< 1 sekund) Kabellängd 0,75 m Isolering IsoDrive™, Hi-Pot testerad till 1 000 V Höljesmaterial Skrov flamskyddat polykarbonat Höljesmaterial Ändhättar flamskyddat PBT Vikt 112 g Driftstemperatur -25°C till +70°C Lagringstemperatur -30°C till +70°C Relativ fuktighet 0–93 % @ 40°C Miljöskydd IP68 NMEA 2000-certifierad Upfyller IEC 61162-1 & 61162-2 RoHS- och REACH-kompatibel EMC EN 60945:2002 utgåva 4 (avsnitt 9.3) EN 301 489-1 V2.2.3 EN 301 489-17 V3.2.4 EN 300 328 V2.2.2 Strålad falsk utsändning FCC Part 15b ICES-003 Iss 7 Garanti 3 år, förlängd till 5 år vid registrering
