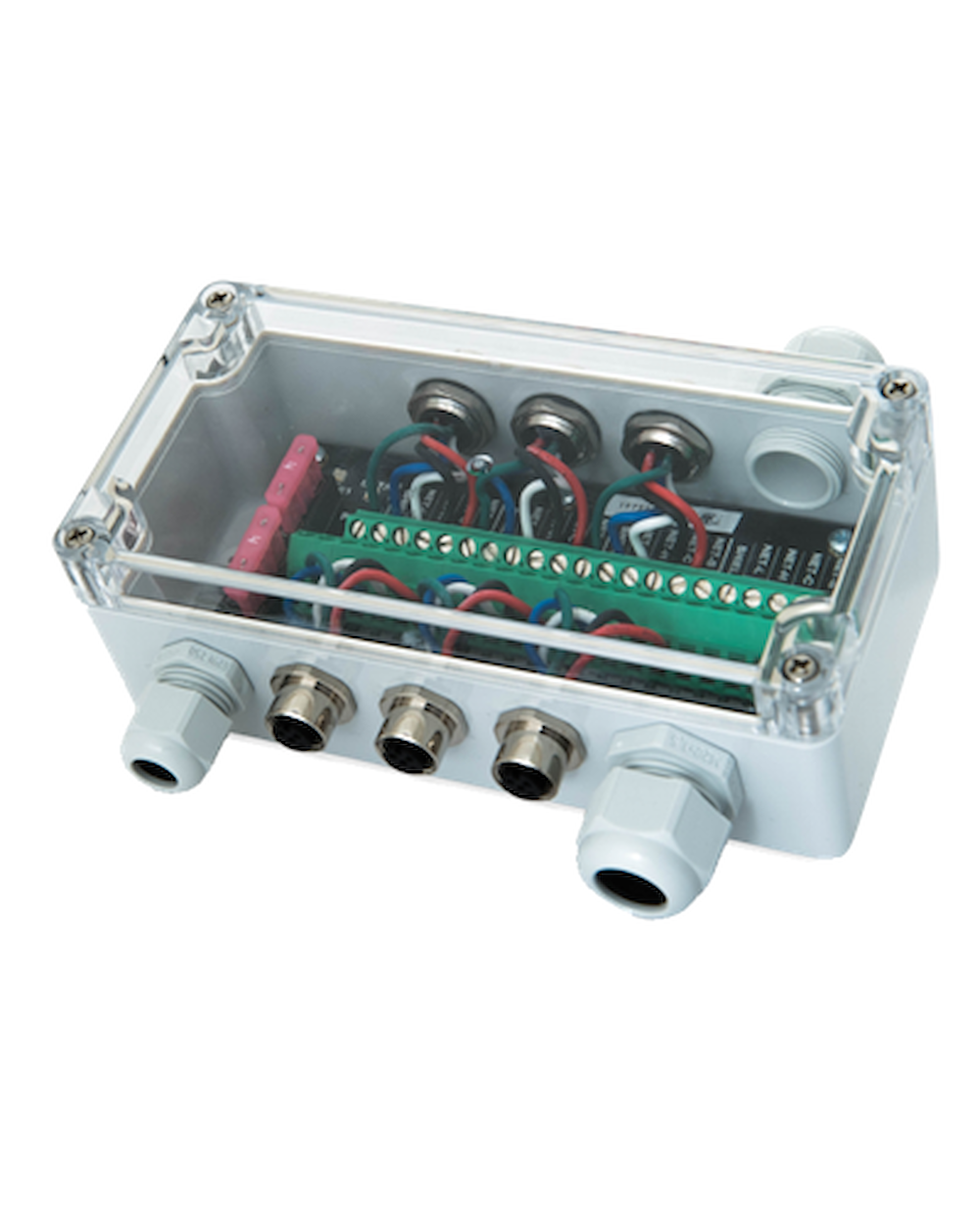

QNB-1-PMW

QNB-1-PMW är utformad som ett multi-drop NMEA 2000-ryggradsanslutningsblock som förenklar nätverksinstallationer genom att samla sex instrumentanslutningar i en enda anslutningspunkt. Dess barriärremskonstruktion följer NMEA 2000-specifikationen och tillhandahåller säkrad strömfördelning via dubbla 4A eller 8A ATO-säkringar för redundant skydd. Enheten har sex standard M12 Micro-C-honakontakter som möjliggör direkta plug-and-play-anslutningar med NMEA 2000-enheter, vilket eliminerar behovet av specialkabelsammansättningar. NMEA 2000-certifiering säkerställer full kompatibilitet med certifierade marinelektroniksnätverk, medan IP66-klassificerat polykarbonatnät erbjuder tillförlitlig drift i saltvattensmiljöer.

Försörjningsspänning 10-35V DC Försörjningsström 10mA vid 12/24V (utan belastning) Mikro-kabelskydd 8A Mini-kabelskydd 16A Överföringshastighet 4800-250000 baud M16-kamring klämmintervall 4,5-10 mm M20-kamring klämmintervall 6-12 mm Dropp-kontakter DeviceNet Standard M12 Micro-C hona Omgivningstemperatur -20 till +70°C Garanti 3 år NMEA 2000-certifierad IP66-tätat hölje Mått 160 x 55 x 138 mm Monteringshålsavstånd 148 x 50 mm Säkeringstyp Standard ATO-säkringar Kontakter 6 x NMEA 2000 M12 honakontakter Lysdioder för strömförsörjning 4 indikatorer för strömstatus Datalysd 1 indikator för datatrafik
