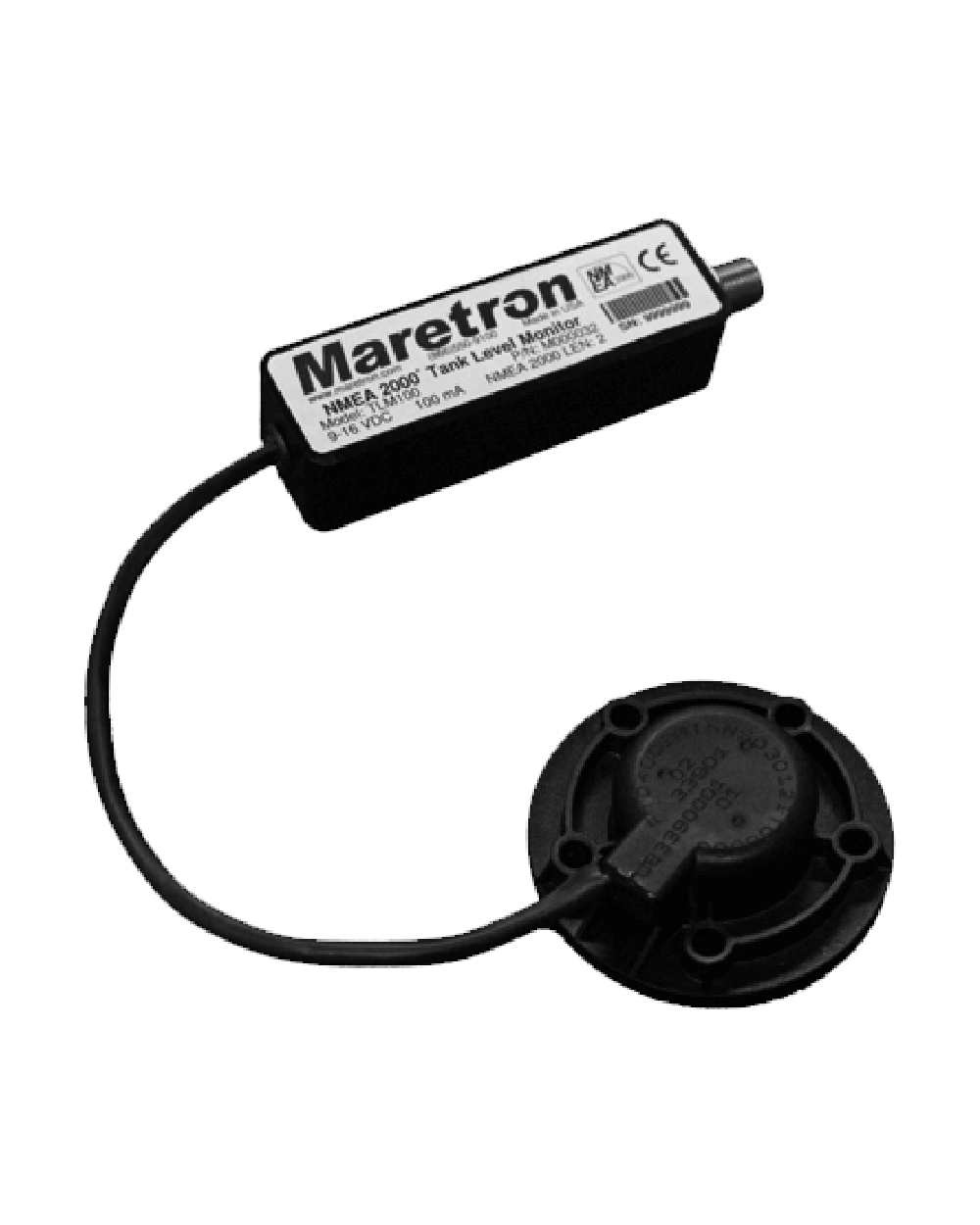

TLM100

Maretron TLM100 använder ultraljudspulsteknik för att mäta vätskenivåer genom att beräkna tiden mellan signalöverföring och ekotagning, enligt samma princip som ekoloddeteknik. Sensorn monteras på tanktocket och kan mäta djup upp till 1 meter med ±2% noggrannhet, lämplig för diesel-, färskvatten-, svartvatten-, gråvatten- och oljeanvändning. Till skillnad från traditionella flottörbaserade sensorer kan TLM100 kalibreras för oregelbundna tankformer och stöder upp till 16 tankar per typ över 16 olika vätsketyper. Enheten överensstämmer med IEC 60945 maritima standarder och har CE-märkning för elektromagnetisk kompatibilitet, vilket säkerställer driftsäker drift i marin elektrisk miljö. Installation kräver noggrann vridmomentreglering mellan 1,1–1,5 Nm för att upprätthålla mätnoggrannhet, och valfria fokusrör kan användas för att förbättra stabiliteten i vågig sjö.

Mätteknik Ultraljud Noggrannhet ±2% Auflösning ±1% Maximalt tankdjup 40 tum (1,02 m) Minimalt djupvärde 2 tum (5,08 cm) Antal tanktyper 16 Antal tankar per tanktyp 16 Maximal tankvinkel 6° utan fokusrör, 15° med fokusrör Driftsspänning 9 till 16 Volt DC Effektförbrukning <100 mA max Last ekvivalensnummer 2 LEN Mått 99 x 30,5 x 25,4 mm (sensor), 68,6 mm dia. x 22,9 mm (gränssnitt) Anslutningskabel 215,9 mm Vikt 340 g Montage SAE J1810 5-håls bultmönster IP-klassificering IP67 Driftstemperatur -25°C till +55°C Lagringstemperatur -40°C till +70°C Relativ luftfuktighet 93% RF vid 40°C Vibration 2–13,2 Hz vid ±1 mm, 13,2–100 Hz vid 7 m/s² NMEA 2000 certifierad nivå B IEC 60945 Sjöfarts navigerings- och radiokommunikationsutrustning FCC och CE-märkning Elektromagnetisk kompatibilitet Omvänd polaritetsskydd Ja Överströmsskydd Ja, SAE J1113
